MQ3气体传感器（酒精）
Contents
32. MQ3气体传感器（酒精）#

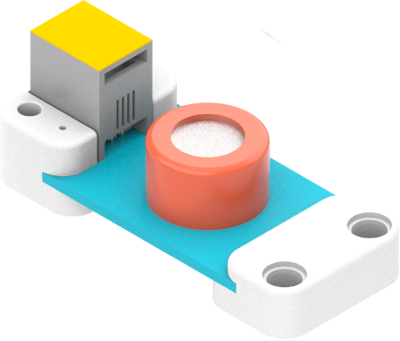

32.1. 简介#
MQ-3气体传感器所处环境中存在酒精蒸汽时，传感器的电导率随空气中酒精气体浓度的增加而增大。
32.2. 特性#
RJ11端口设计，防止误插，易于使用。
32.3. 技术规格#
| 项目 | 参数 |
|---|---|
| SKU | EF05032 |
| 接口 | RJ11 |
| 接口类型 | 模拟输出 |
| 工作电压 | 3.3V |

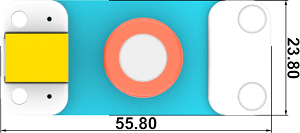

32.4. 外形与定位尺寸#
32.5. 快速上手#
所需器材及连接示意图#

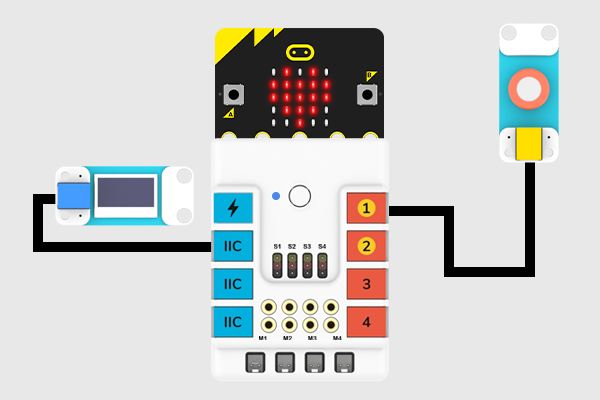

如下图所示，将MQ3气体传感器连接到哪吒扩展板的J1端口，并将OLED显示屏连接到哪吒扩展板的IIC端口。
*注意：*上电后需要预热三分钟才能正常使用。
32.6. makecode编程#
步骤 1#
在MakeCode的代码抽屉中点击“高级”，查看更多代码选项。
为了给MQ3气体传感器编程，我们需要添加一个扩展库。在代码抽屉底部找到“扩展”，并点击它。这时会弹出一个对话框，搜索”PlanetX“，然后点击下载这个代码库。
*注意：*如果你得到一个提示说一些代码库因为不兼容的原因将被删除，你可以根据提示继续操作，或者在项目菜单栏里面新建一个项目。
步骤 2#
如图所示编写程序#
参考程序#
请参考程序连接：https://makecode.microbit.org/_2oHcVw62j46r
你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。
---结果#
通过OLED显示屏显示MQ3气体传感器的返回值。
32.7. python编程#
步骤 1#
为了方便的使用python对行星系列传感进行编程，我们可以使用已经编写好的库[PlanetX_MicroPython]，只需要调用函数并修改参数即可实现对应的功能。
下载压缩包并解压PlanetX_MicroPython
推荐使用官方平台：Python editor进行编程
为了给MQ3气体传感器编程，我们需要添加enum.py和ethanol.py两个文件。点击Load/Save，然后点击Show Files（1）下拉菜单，再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹，从中选择enum.py和ethanol.py两个文件添加进来。
步骤 2#
参考程序#
from microbit import *
from enum import *
from ethanol import *
ethanol = ETHANOL(J1)
while True:
display.scroll(ethanol.get_ethanol())
结果#
micro:bit的LED矩阵显示MQ3气体传感器的返回值
