15. 案例12:micro:bit加速度计远程控制#

15.1. 目的#

  • 使用另一块micorbit加速度计远程操控Cutebot赛车，可以控制小车360度方向和速度。

  • 两块主板都需要编程

15.2. 使用材料#

15.3. 软件平台#

微软 makecode

15.4. 编程#

步骤 1#

  • 在MakeCode的代码抽屉中点击高级，查看更多代码选项。

../../_images/cutebot-pk-13.png

  • 为了给Cutebot套件编程，我们需要添加一个代码库。在代码抽屉底部找到“扩展”，并点击它。这时会弹出一个对话框。搜索Cutebot，然后点击下载这个代码库。

../../_images/cutebot-pk-111.png

注意：如果你得到一个提示说一些代码库因为不兼容的原因将被删除，你可以根据提示继续操作，或者在项目菜单栏里面新建一个项目。

步骤 2: 遥控器编程#

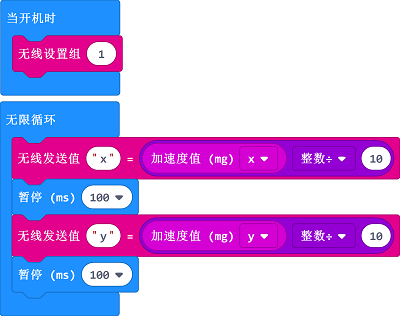

  • 在当开机时积木块中设置无线电组别为1；

  • 在无限循环积木块中无线发送数据x它的值为x轴加速度值整除10。

  • 在无限循环积木块中无线发送数据y它的值为y轴加速度值整除10。

  • 因为加速度值的范围是0~1024，整除10以后可以近似看为0~100的速度值。

../../_images/case_12_011.png

程序#

请参考程序连接：https://makecode.microbit.org/_0Xo6EX0weMVF

你也可以通过以下网页直接下载程序。

步骤 3: 小车编程#

  • 在当开机时(开始)积木块中设置无线电组别为1，一定要和遥控端设置为同一组别，否则无法匹配。

  • 然后在当无线接收到数据积木块中插入两次判断语句，分别判断无线电接收值name是否为x或者y；

  • 当无线电收到的name值为x时，为加速度计X轴数据，将value值保存到xValue变量；

  • 当无线电收到的name值为y时，为加速度计Y轴数据，将value值保存到yValue变量；

  • 在无限循环积木块中，设置左轮速度为yValue+xValue，右轮速度为yValue-xValue。

../../_images/case_12_021.png

程序#

请参考程序连接：https://makecode.microbit.org/_CrmVWJCrD2au

你也可以通过以下网页直接下载程序。

15.5. 结论#

  • micro:bit控制主板向某一个方向倾斜控制Cutebot小车的前进方向。

  • 控制端的倾斜角度控制Cutebot小车的车速。
