2. 3V传感器扩展板（sensor:bit）#

2.1. 简介#

sensor:bit是一款基于micro:bit的扩展板，它扩展了micro:bit上所有可用的IO口，以GVS形式引出，通过它能扩展各种3V的电子积木模块，如LED灯、光敏、舵机等。并且板载了蜂鸣器和耳机接口，不仅能够播放外音还能够插上耳机听音乐。

2.2. 购买链接#

3V传感器扩展板（sensor:bit）

2.3. 特性#

  • 以GVS端子形式扩展出大部分IO口。

  • 单独引出IIC接口，能直接插入OLED、BME280等IIC器件。

  • 集成蜂鸣器和耳机接口。

  • 支持乐高接口。

  • 丝印标识出每个IO口的特性。

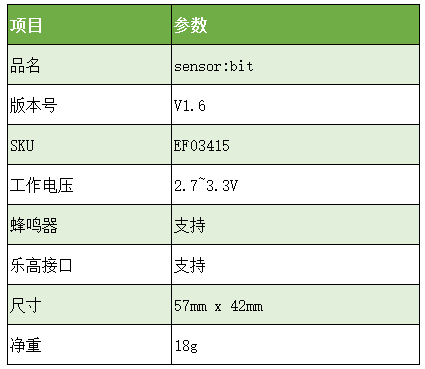

2.4. 参数#

../../_images/0gP51cc1.png

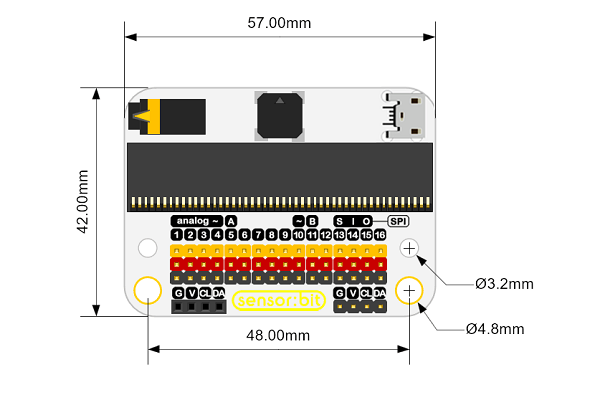

外型与定位尺寸#

../../_images/gB0wNrj1.png

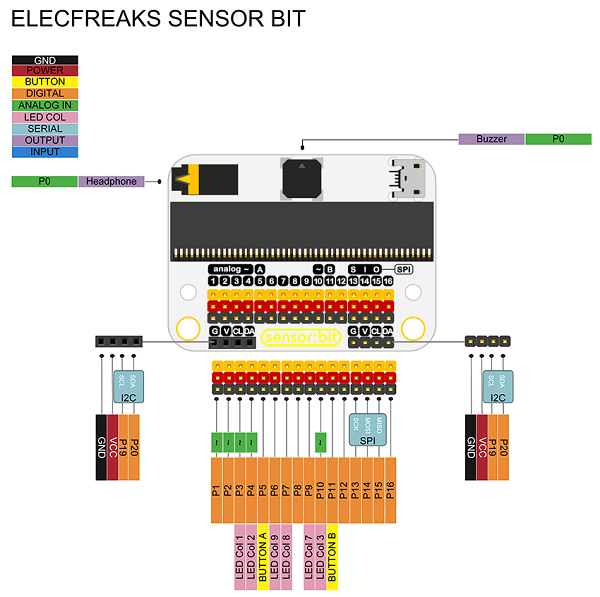

2.5. 引脚接口框图#

../../_images/GyigPRt1.png

2.6. 主要功能模块介绍#

耳机插座#

../../_images/0iA1JlU1.png

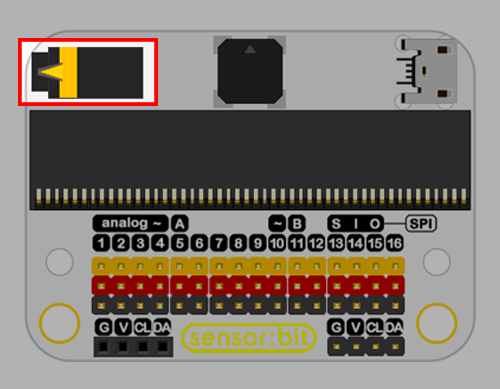

耳机通过P0口控制，插入耳机时，蜂鸣器自动断开。

蜂鸣器#

../../_images/TyBn9U61.png

蜂鸣器通过P0口控制，插入耳机时，蜂鸣器自动断开。

16路标准GVS接口#

../../_images/lu64mbc1.png

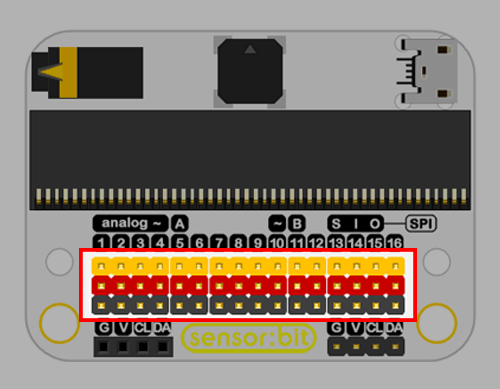

这是16路GVS标准接口，可扩展3v的电子积木模块。

I2C接口#

../../_images/AzBhRRS1.png

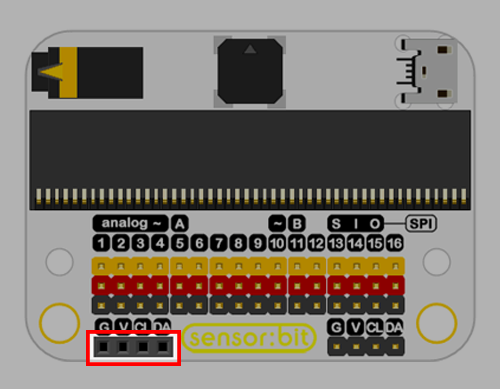

这是一组I2C接口排母接口，可直接接入OLED模块。

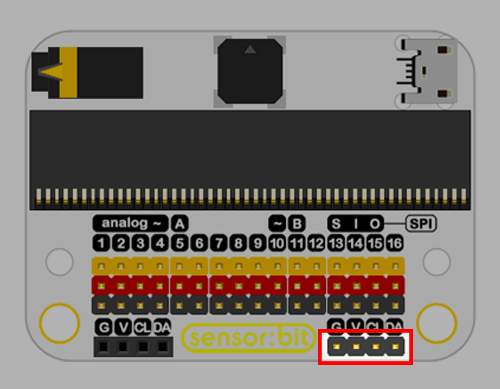

../../_images/VEl3AeH1.png

这是一组I2C接口排针接口。

USB电源接口#

../../_images/sensor_bit_011.png

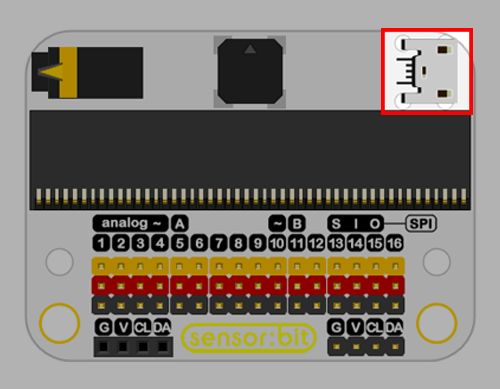

这是USB电源接口，可通过USB进行供电。

2.7. 快速上手#

硬件连接#

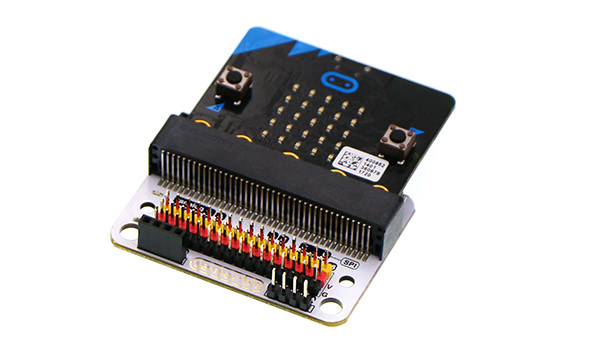

将micro:bit主板插入sensor:bit主板。 ../../_images/WLLJgP21.jpg

软件编程#

打开makecode，编写程序让蜂鸣器播放音乐。 程序代码链接：https://makecode.microbit.org/_JmM5btU4dHUb

你也能通过下列窗口直接下载代码

结果#

按下按钮A时，蜂鸣器播放音乐，插上耳机时可以通过耳机听到音乐，同时蜂鸣器会停止播放音乐。
