15. classroom:bit#
15.1. 简介#

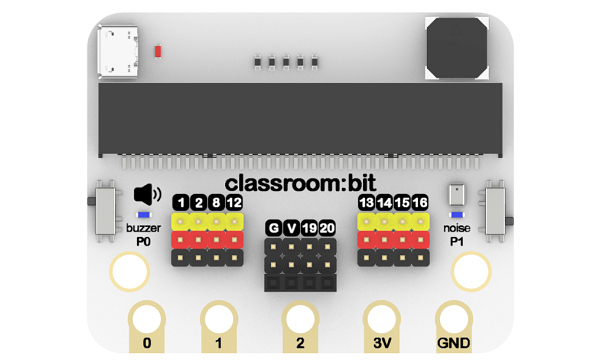

classroom:bit 是一款基于 micro:bit 的扩展板，它扩展了 micro:bit 上的主要IO口，以GVS形式引出，通过它能扩展各种3V的电子积木，如LED灯、光敏、舵机等。它还板载了蜂鸣器和噪音传感器，classroom:bit 与 micro:bit V1.5组合可以实现 micro:bit V2.0的所有功能。
15.2. 特性#
以GVS端子形式扩展出所有费复用的IO口。
板载蜂鸣器与噪音传感器，与 micro:bit V1.5组合使用可实现 micro:bit V2.0的功能。
单独引出IIC接口，能直接插入OLED、BME280等IIC器件。
支持乐高接口。
15.3. 参数#
| 参数 | 项目 |
|---|---|
| 品名 | classroom:bit |
| 版本号 | V1.0 |
| 工作电话 | 2.7~3.3v |
| 蜂鸣器 | 支持 |
| 噪音传感器 | 支持 |
| 乐高接口 | 支持 |
| 尺寸 | 60mm x 48mm |

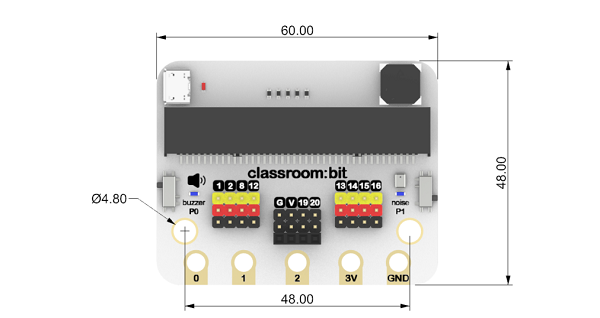

15.4. 外形与定位尺寸#
15.5. 主要功能模块介绍#

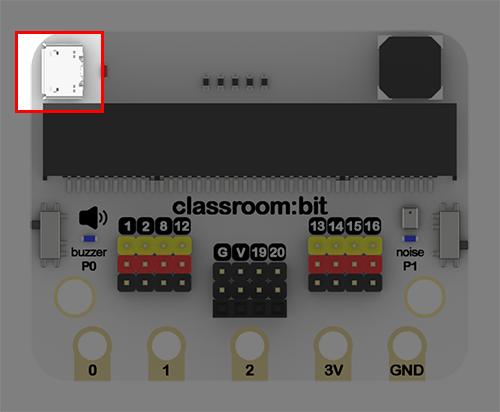

USB电源接口#
可接入microUSB 电缆为扩展板供电（也能通过 micro:bit 为扩展板供电），在接入舵机等大电流外设时，推荐使用该接口供电

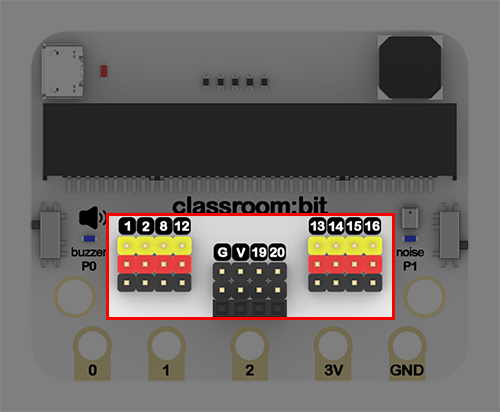

GVS排针#
可通过该接口扩展3v的电子积木模块。中间的IIC排母亦可接入OLED屏幕、8*16点阵等模块。

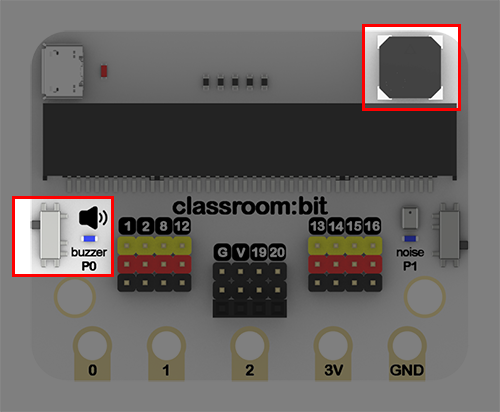

蜂鸣器及其开关#
蜂鸣器通过P0口控制，使用蜂鸣器时需要将开关拨至上方。

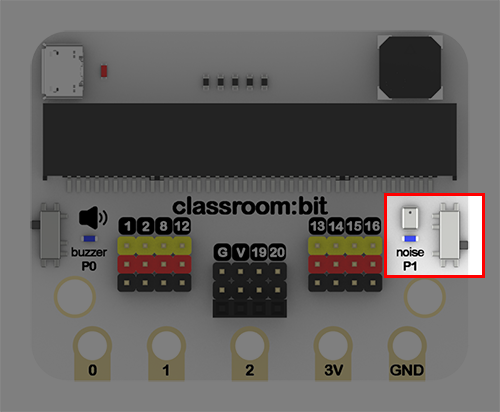

噪音传感器及其开关#
噪音传感器通过P1口控制，使用噪音传感器时需要将开关拨至上方。

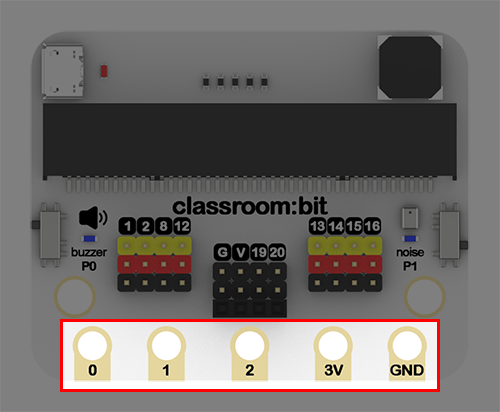

鳄鱼夹接口#
可通过他来连接鳄鱼夹。

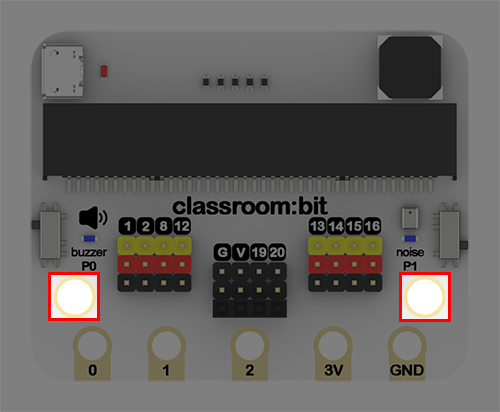

乐高固定孔#
这两个孔的孔径与孔距符合乐高标准，可通过该孔将 classroom:bit 固定在乐高零件上。
15.6. 快速上手#

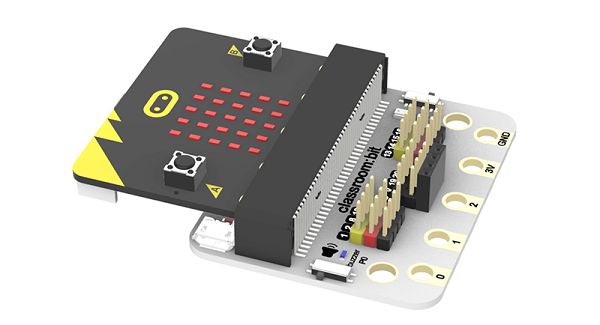

将 micro:bit 插入 classroom:bit 扩展板。
软件编程#

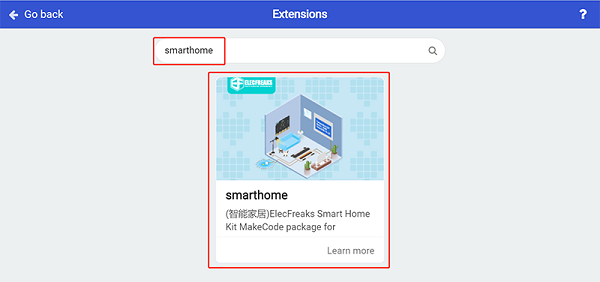

classroom:bit 上的噪音传感器需要使用软件库驱动。在Makecode中搜索“smarthome”，然后点击下载这个软件库。
注意：如果你得到一个提示说一些代码库因为不兼容的原因将被删除，你可以根据提示继续操作，或者在项目菜单栏里面新建一个项目。

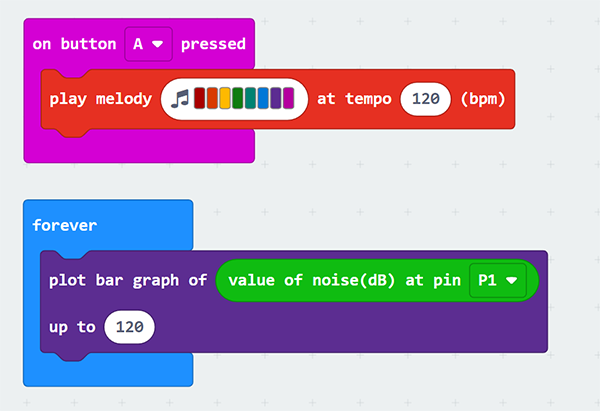

软件库添加完成后编写如下程序：
按下按钮A时，蜂鸣器播放音乐，环境音量大小以柱状图的形式显示在micro:bit 5x5 点阵屏上。
程序代码链接：https://makecode.microbit.org/_AgT0axchq1R5
你也能通过下列窗口直接下载代码：
15.7. 常见问题#
暂无
