43. RFID传感器#

43.1. 简介#

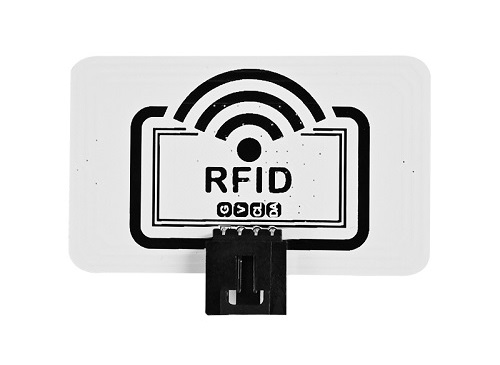

RFID传感器利用无线射频方式对记录媒体(电子标签或射频卡)进行读写,从而达到识别目标和数据交换的目的。

../../_images/04105_01.png

43.2. 特性#

三线端口设计,防止误插,易于使用。

43.3. 技术规格#

项目 参数
SKU EF04105
接口类型 IIC
工作电压 3.3V
额定电流 50mA
核心IC PN5321A3

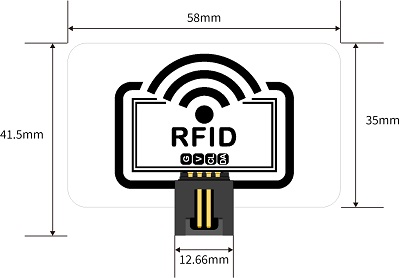

43.4. 外形与定位尺寸#

../../_images/04105_02.png

43.5. 快速上手#

所需器材及连接示意图#

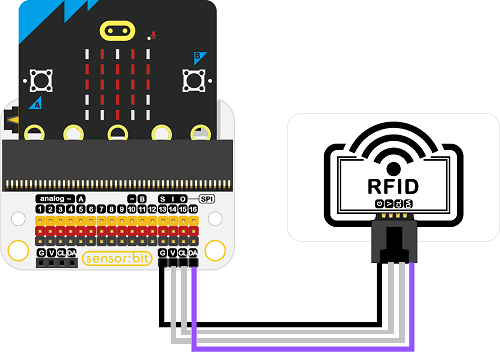

如下图所示,将RFID传感器连接到sensor:bit的IIC端口。

../../_images/04105_03.png

43.6. makecode编程#

添加扩展库#

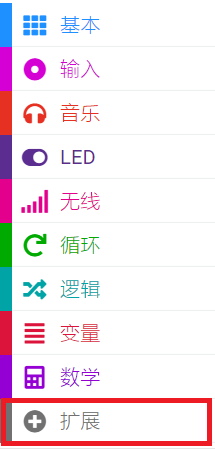

在MakeCode的代码抽屉中点击扩展

../../_images/04105_04.png

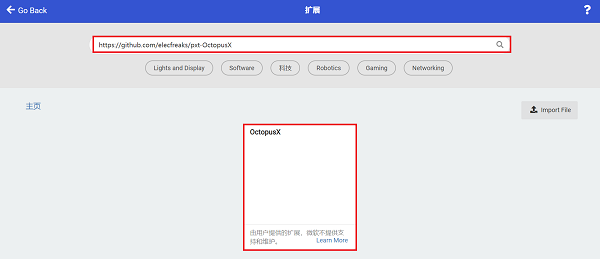

为了给RFID传感器编程,我们需要添加一个扩展库。在弹出页面,搜索https://github.com/elecfreaks/pxt-OctopusX,然后点击下载这个代码库。

../../_images/04105_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

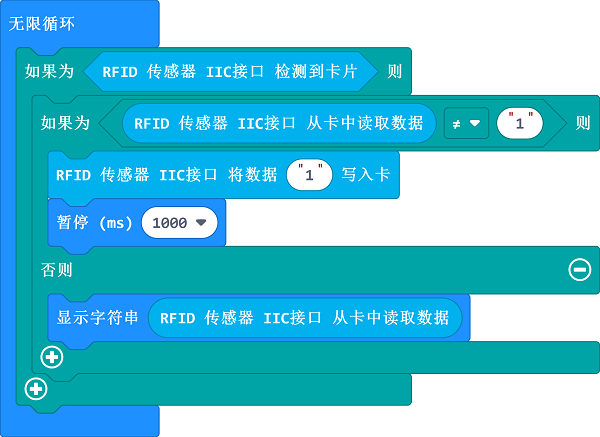

RFID写入数据#

../../_images/05047_06.png

请参考程序连接:https://makecode.microbit.org/_19ePfj3idL1h

你也可以通过以下网页修改程序。

现象#

当开机时,将电子标签放置在RFID下方,RFID将数据写入电子标签,然后读取电子标签数据并显示在micro:bit的点阵屏上。

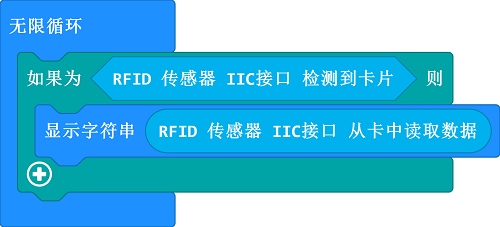

RFID读取数据#

../../_images/05047_07.png

请参考程序连接:https://makecode.microbit.org/_fXU8hWYc9Lhu

你也可以通过以下网页修改程序。

现象#

当开机时,将电子标签放置在RFID下方,RFID读取电子标签数据并显示在micro:bit的点阵屏上。
