2. 硬件装配#

2.1. 步骤#


步骤一#

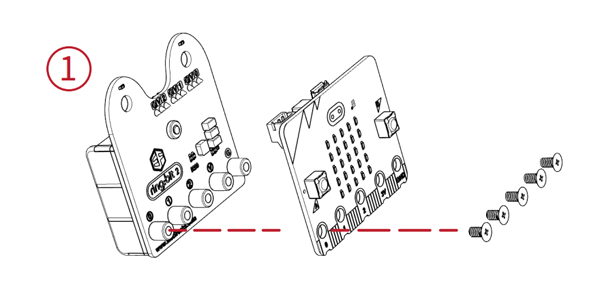

  • 使用较短的平头螺丝将micro:bit安装到Ring:bit扩展板上面。

../../_images/microbit-xgo-robot-kit-17.png

步骤二#

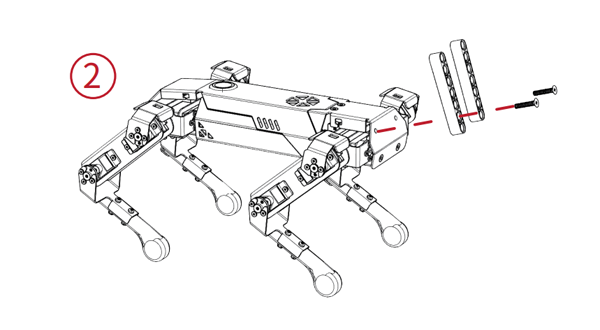

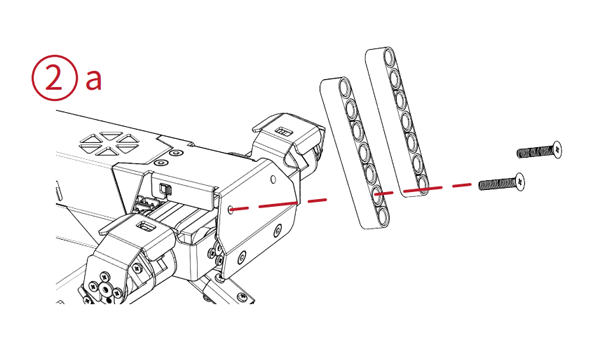

  • 使用较长的平头螺丝将七孔梁固定到 XGO 相应的螺孔上面。

../../_images/microbit-xgo-robot-kit-18.png

../../_images/microbit-xgo-robot-kit-19.png

步骤三#

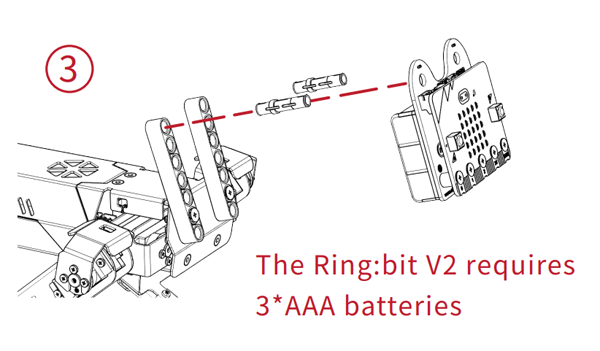

  • 将安装了 micro:bit 的 Ring:bit 扩展板使用长销安装到七孔梁上面。

../../_images/microbit-xgo-robot-kit-20.png

步骤四#

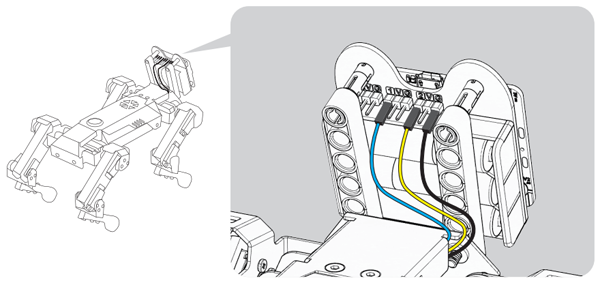

  • 将 XGO 预留的杜邦线连接到 Ring:bit 相应的端口上面,其中,黑色杜邦线连接到G端口,黄色杜邦线和蓝色杜邦线接在1号和2号端口上面,在编程的时候要选择相应的端口号。

../../_images/microbit-xgo-robot-kit-21.png

步骤五#

  • 使用数据线将电脑和 micro:bit 相连接;

../../_images/microbit-xgo-robot-kit-22.png

2.2. 开始编程#


XGO 的程序编写是在 Makecode 平台进行; Makecode平台可以使用图形化编程,同时还可以使用python代码编程和JavaScript代码编程;

../../_images/microbit-xgo-robot-kit-10.png

2.3. 添加 XGO 扩展库#


步骤图如下:#

  • 新建程序,命名程序名后点击积木库中的Advanced按钮,如下:

../../_images/microbit-xgo-robot-kit-11.png

  • 点击Extentions按钮,如下:

../../_images/microbit-xgo-robot-kit-12.png

  • 在输入框输入:XGO 搜索 XGO 的扩展库,如下:

../../_images/microbit-xgo-robot-kit-13.png

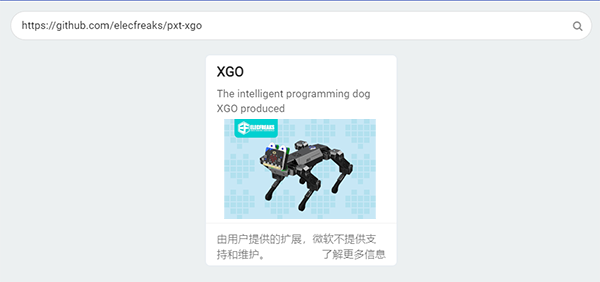

注意:若通过搜索 XGO 没有得到相应的结果,可以输入:https://github.com/elecfreaks/pxt-xgo ,如下:

../../_images/microbit-xgo-robot-kit-23.png

  • 点开 XGO 积木块库可以看到如下积木块:

../../_images/microbit-xgo-robot-kit-14.png

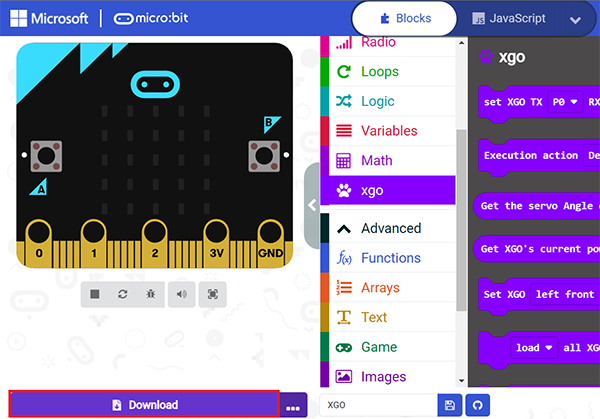

  • 当程序编写完成,将micro:bit和电脑用数据线进行相连接,然后点击左下角的Download按钮,将程序下载到micro:bit主板上;

../../_images/microbit-xgo-robot-kit-15.png

2.4. 编程指南#


初始化 XGO

../../_images/microbit-xgo-robot-kit-square-24.png

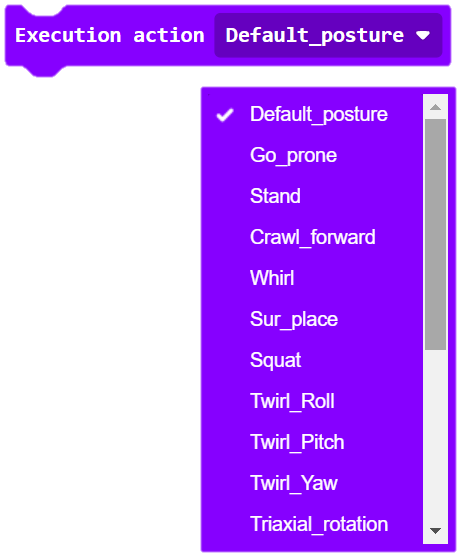

设置 XGO 动作,一共12种动作,可以任选一种动作;

../../_images/microbit-xgo-robot-kit-square-01.png

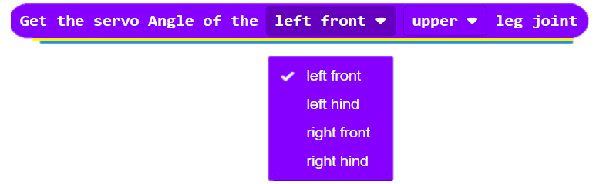

获取 XGO 四肢关节的舵机角度以及获取 XGO 的当前电量;

../../_images/microbit-xgo-robot-kit-square-02.png

../../_images/microbit-xgo-robot-kit-square-03.png

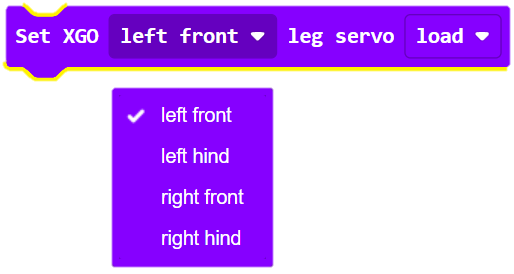

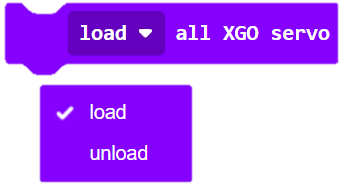

设置 XGO 单个腿部舵机加载和全部腿部舵机为调试模式;

../../_images/microbit-xgo-robot-kit-square-04.png

../../_images/microbit-xgo-robot-kit-square-05.png

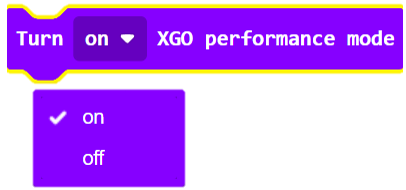

打开或关闭 XGO 的表演模式;

../../_images/microbit-xgo-robot-kit-square-06.png

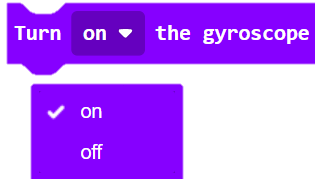

打开或关闭 XGO 的陀螺仪;

../../_images/microbit-xgo-robot-kit-square-07.png

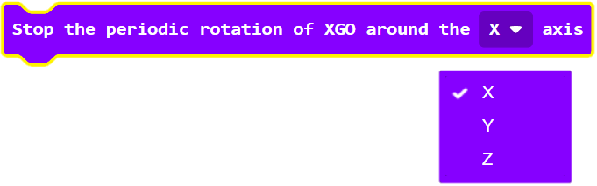

停止 XGO 周期绕X,Y,Z轴往复转动;

../../_images/microbit-xgo-robot-kit-square-08.png

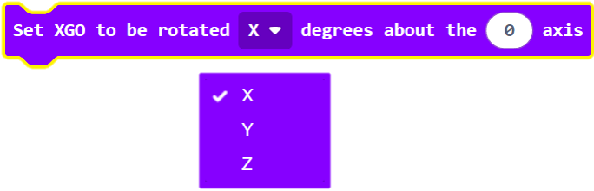

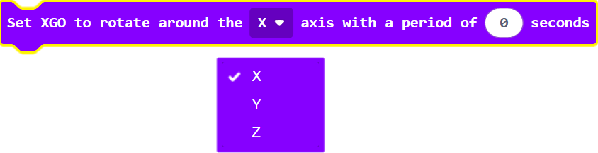

设置 XGO 绕 X,Y,Z轴往复转动的时间、度数;

../../_images/microbit-xgo-robot-kit-square-09.png

../../_images/microbit-xgo-robot-kit-square-10.png

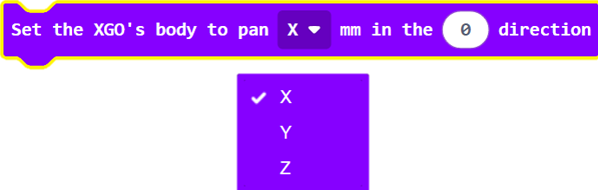

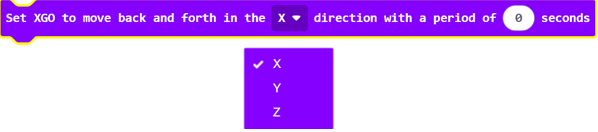

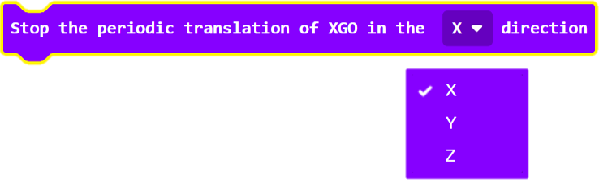

设置 XGO 向X,Y,Z方向平移或停止以及移动的时间;

../../_images/microbit-xgo-robot-kit-square-11.png

../../_images/microbit-xgo-robot-kit-square-12.png

../../_images/microbit-xgo-robot-kit-square-13.png

设置 XGO 腿部抬高的距离和时间;

../../_images/microbit-xgo-robot-kit-square-14.png

../../_images/microbit-xgo-robot-kit-square-15.png

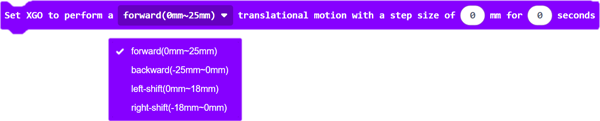

设置 XGO 旋转运动的方向、速度、时间;

../../_images/microbit-xgo-robot-kit-square-16.png

../../_images/microbit-xgo-robot-kit-square-17.png

../../_images/microbit-xgo-robot-kit-square-18.png

../../_images/microbit-xgo-robot-kit-square-19.png

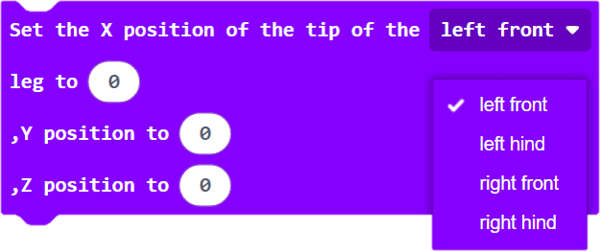

设置 XGO 四足的足尖方向;

../../_images/microbit-xgo-robot-kit-square-20.png

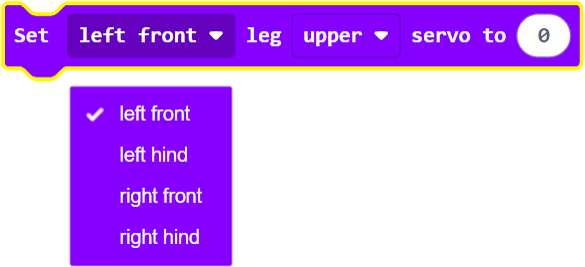

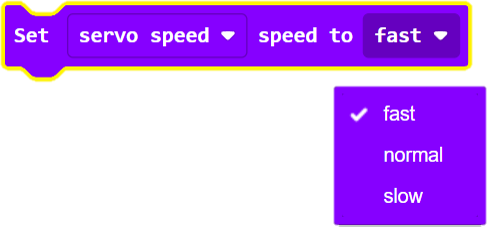

设置 XGO 四足关节的舵机转动和设置舵机速度或者迈步频率;

../../_images/microbit-xgo-robot-kit-square-21.png

../../_images/microbit-xgo-robot-kit-square-22.png

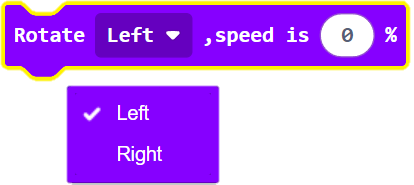

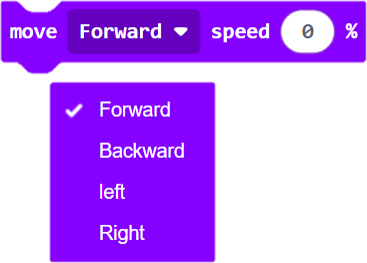

设置 XGO 移动或旋转以及相应的速度;

../../_images/microbit-xgo-robot-kit-square-23.png

../../_images/microbit-xgo-robot-kit-square-26.png

设置 XGO 身体高度;

../../_images/microbit-xgo-robot-kit-square-25.png

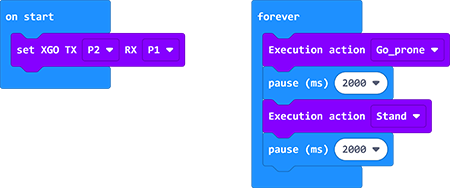

简单示例#

../../_images/microbit-xgo-robot-kit-square-28.png

参考程序链接:XGO

同时,可以直接下载下方程序;

2.5. 常见问题#


注意:想要运行编号的代码程序要打开 Ring:bit 的开关,同时也要关注 XGO 的电量是否充足

2.6. 相关文档#
