15. DHT11温湿度电子积木#

15.1. 简介#

  • 温湿度传感器是基于DHT11数字温湿度传感元件的模块，对环境温度和湿度变化敏感，可用于温度报警，湿度测试等工作。

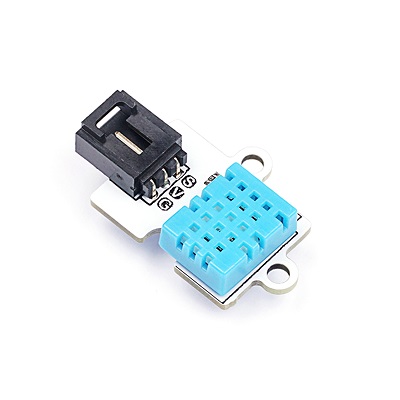

../../_images/b4CeLwq.jpg

15.2. 特性#

  • 三线端口防止错误插拔，易于使用。

15.3. 技术规格#

项目 参数
SKU EF04019
电源需求 3v-5.5v
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应
灵敏度 高灵敏度
电路 简单的驱动电路
寿命 稳定耐用

15.4. 外形与定位尺寸#

../../_images/cdNd1Kw1.png

15.5. 快速上手#

所需器材及连接示意图#

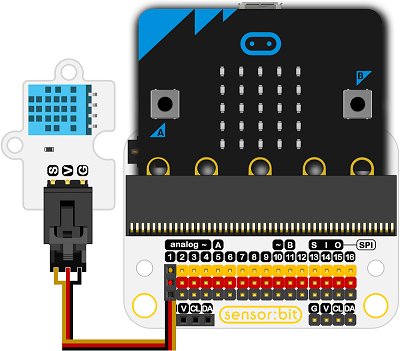

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/jxvVgcK.png

添加Package#

  • 在MakeCode的代码抽屉中点击”高级”，查看更多代码选项。

../../_images/smtcNoB.png

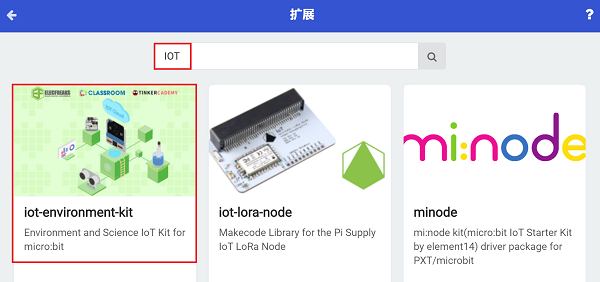

  • 点击“扩展”，在弹出的对话框中搜索“iot”，下载iot-environment-kit代码库。

../../_images/IAZrNAy.png

如图所示编写程序#

  • 显示当前温度值。

../../_images/04019_03.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_4koD6gAKYhq3

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

结果#

  • 温度值在micro:bit点阵屏上滚动显示。

15.6. 相关案例#

–

15.7. 技术文档#

–

15.8. 常见问题#

– 如果需要输出温度和湿度，则需要在两次输出的积木块中间添加一个2秒的延时。
