18. 光敏电阻电子积木#

18.1. 简介#

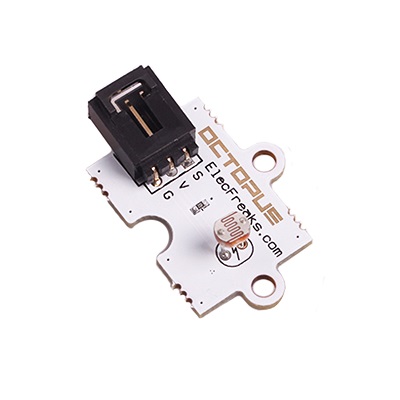

  • 光电池是可以检测光线的传感器。它们体积小，价格低廉，功率低，使用方便，不会磨损。因此，它们经常出现在玩具，小工具和电器中。

../../_images/sCid5Hu.jpg

18.2. 特性#

  • 光电池基本上是一个电阻器，它根据光线照射到波浪形的面上的光线来改变其电阻值（欧姆Ω）。

  • 它们的环保成本非常低，非常环保。

  • 每个光电管传感器的作用方式都不同，即使它们来自同一批次。变化可能非常大。

  • 出于这个原因，它们不应该用于尝试确定实验室中或生活中的精确光照水平。相反，您可以测得灯光变化量。

  • 三线端口防止错误插拔，易于使用。

18.3. 技术规格#

项目 参数
SKU EF04032
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

18.4. 外形与定位尺寸#

../../_images/cdNd1Kw1.png

18.5. 快速上手#

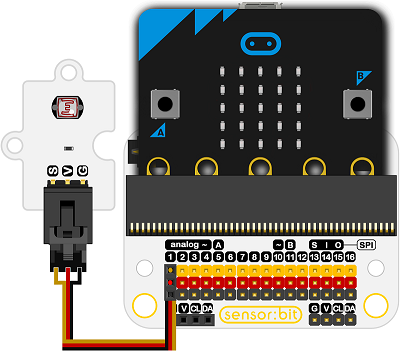

所需器材及连接示意图#

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/XwQieks.png

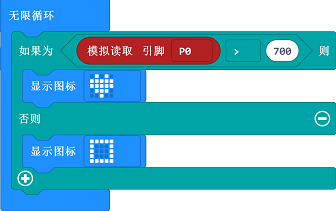

如图所示编写程序#

../../_images/4oRJ1Ub.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_XsgKbLhb54MP

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

结果#

  • 当光线强度大于700，显示一颗心型图案，小于700时显示一个矩形图案。
