34. 灰尘传感器电子积木#

34.1. 简介#

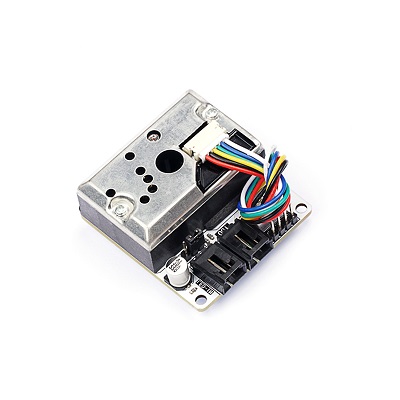

带有夏普GP2Y1010AU0F的octupus通尘埃传感器检测模块采用夏普光学灰尘传感器(GP2Y1010AU0F)。 用于检测直径超过0.8μm的尘埃颗粒的密度,如香烟烟雾。

../../_images/Y1K9tuE.jpg

34.2. 特性#


  • 三线端口设计,防止误插,易于使用。

34.3. 技术规格#


项目 参数
SKU EF11083
灵敏度 0.5V /(100μg/ m3)
有效范围 500μg/ m3
工作电压 2.5V~5.5V
工作电流 20mA(最大值)
工作温度 -10℃~65℃
储存温度 -20℃~80℃
寿命 5年
产品尺寸 63.2mm×41.3mm×21.1mm
固定孔尺寸 2.0mm
通风孔尺寸 9.0mm

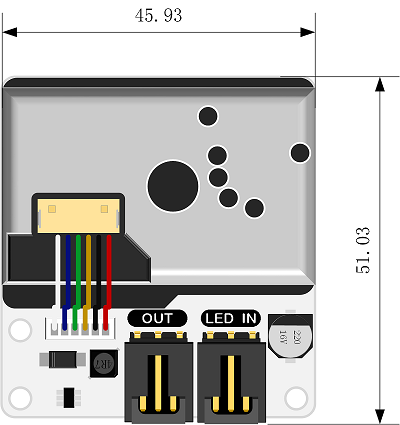

34.4. 外形与定位尺寸#


../../_images/Vo0h74k.png

34.5. 快速上手#


所需器材及连接示意图#

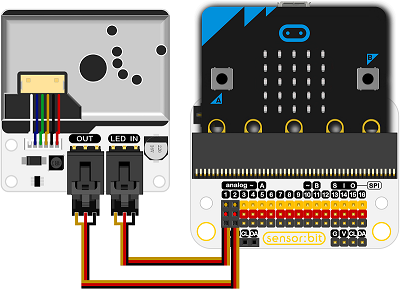

  • 如下图所示,led连接扩展板的P1口 ,out口连接在P2口。

以sensor:bit为例

../../_images/ugY3XVu.png

添加packege#

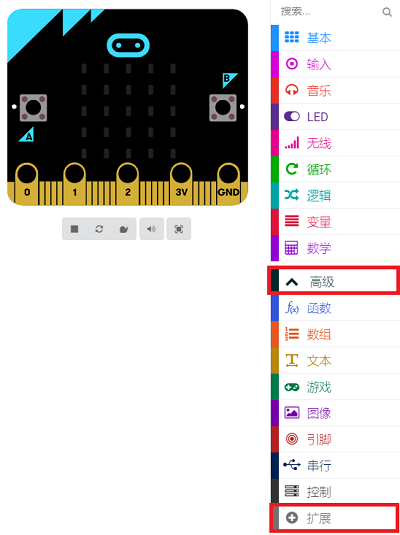

在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/smtcNoB.png

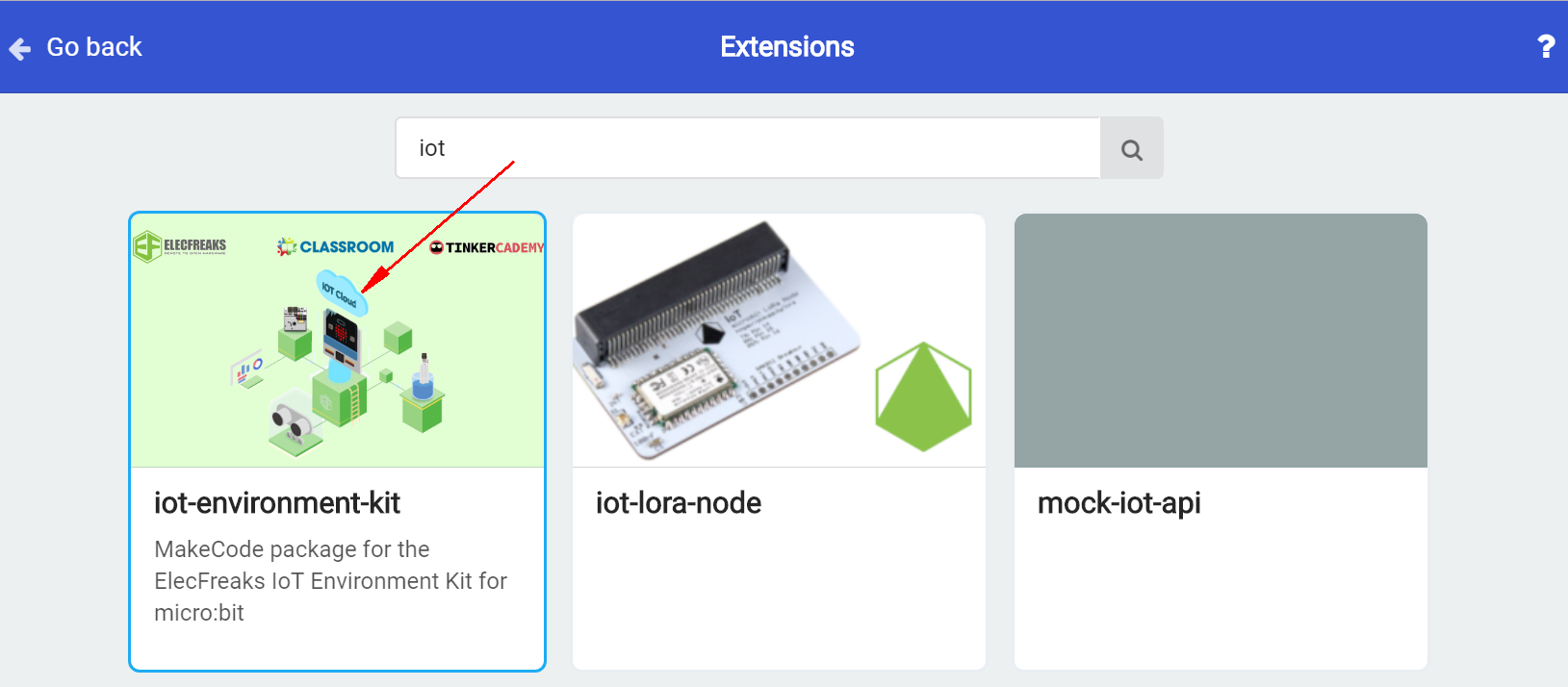

点击“Extensions”,在弹出的对话框中搜索“iot”,下载iot代码库。 ../../_images/GAN7O4X.png

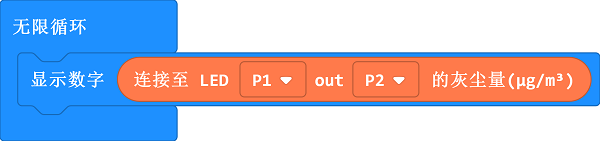

如图所示编写程序#

../../_images/11083_03.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_HWvDbU9aV407

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 随着环境烟雾的改变,micro:bit的led显示器上显示相应的烟雾浓度数值。

34.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

为了给灰尘传感器编程,我们需要添加dust.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择dust.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/11083_10.png

步骤 2#

参考程序#

from microbit import *
from dust import *

dis = DUST(pin1,pin2)
while 1:
    display.scroll(dis.get_dust())
    sleep(500)

结果#

  • 通过LED矩阵显示灰尘传感器的返回值。

34.7. 相关案例#


34.8. 技术文档#
