30. 防水温度检测电子积木#

30.1. 简介#

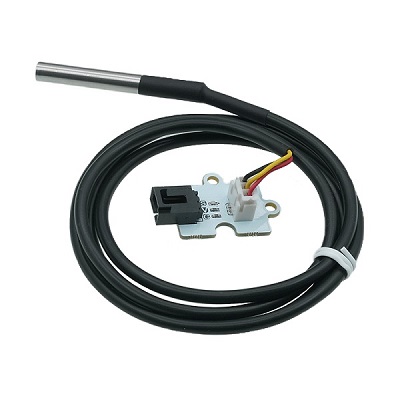

  • 该温度传感器是一种基于18b20的温度探测仪，用于测量液体温度。

../../_images/04095_0.jpg

30.2. 特性#

  • 三线端口防止错误插拔，易于使用。

  • 3V电压支持micro:bit驱动。

  • 防水处理，可以浸入液体使用。

30.3. 技术规格#

  • SKU：EF04095

  • 工作电压：DC 3.0V

  • 电源需求：3v-5v

  • 接口类型：模拟

  • 防水探头长度：1米

  • 引脚定义：1-Signal 2-VCC 3-GND

  • 响应：快速响应和高灵敏度

  • 电路：简单的驱动电路

  • 稳定性：稳定耐用

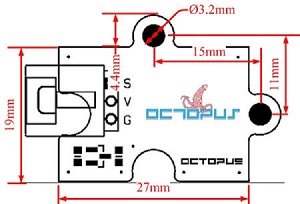

30.4. 外形与定位尺寸#

../../_images/04095_1.jpg

30.5. 快速上手#

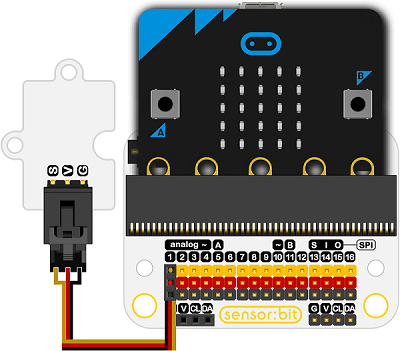

连接示意#

  • 连接扩展板的P1口。

../../_images/04095_21.png

添加packege#

在MakeCode的代码抽屉中点击Advanced，查看更多代码选项。

../../_images/smtcNoB.png

点击“Extensions”，在弹出的对话框中搜索“https://github.com/elecfreaks/pxt-ds18b20”，下载18b20代码库。

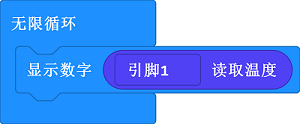

如图所示编写程序#

../../_images/04095_3.png

参考程序#

请参考程序连接：https://makecode.microbit.org/_1x1ERwiT1bui

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

结果#

  • micro:bit 的点阵屏上显示当前温度。

30.6. 相关案例#

30.7. 技术文档#
