1. 3V 继电器电子积木#

1.1. 简介#

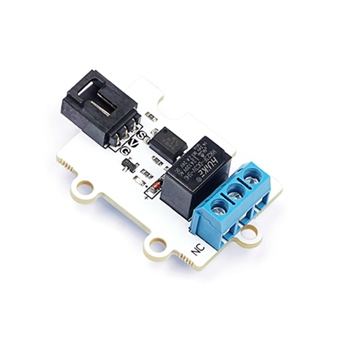

1 Channel Relay 3V Relay Module 是我们OCTOPUS系列的一路继电器电子积木,它的基本设计是根据OCTOPUS电子积木系列设定的,它的外形、PCB固定孔、电子积木的接口的设定是相同的。OCTOPUS 1 Channel Relay采用超小、高质量HUIKE继电器,可以控制各种家用电器,及大电流负载。是电子爱好者的DIY的常用配件模块。

../../_images/04086_01.png

1.2. 特性#


  • 采用大电流继电器,最高电流可达2A。

  • 采用3V供电,可支持micro:bit。

  • 触点控制,包含一个常开触点NO与一个常闭触点NC。

  • 接线方便。

1.3. 参数#


项目 参数
品名 1 Channel Relay 3V Relay Module
版本号 V1.0
SKU EF04086
工作电压 DC 3~5.5V
尺寸 38x27mm
触点负载 DC 24V 2A,AC 120V 2A
净重 8.5g

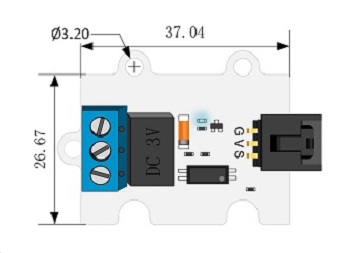

外型与定位尺寸#

../../_images/04086_02.png

1.4. 快速上手#


硬件连接#

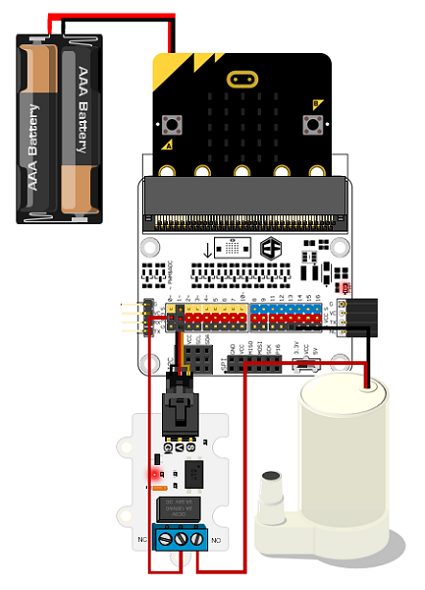

将模块通过带扣杜邦线插入octopus:bit上的P1引脚,将micro:bit主板插入octopus:bit。将继电器中间的共用脚连接到电源上,将水泵的电源线连接到继电器的常开触点NO上(默认情况下NO触点不导通,当通过micro:bit向继电器连接的引脚写入1时,NO触点才导通),将水泵的地线接地。

../../_images/04086_03.png

硬件连线时,应使用配套螺丝刀将继电器端子上的螺丝拧松。

../../_images/smart_home_kit_case_05_061.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_017APbboED6M

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

按下按钮A,写入1,NO(常开触点导通),水泵开始工作

按下按钮B,写入0,NC(常闭触点导通),水泵停止工作

常开触点吸合,常闭触点断开。

1.5. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_072.png

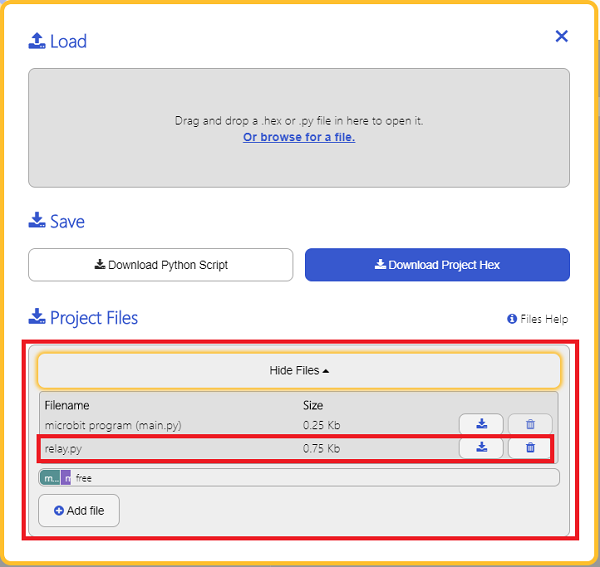

为了给3V继电器编程,我们需要添加relay.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择relay.py添加进来。

../../_images/05001_081.png ../../_images/05001_091.png ../../_images/04086_10.png

步骤 2#

参考程序#

from microbit import *
from relay import *

l = RELAY(pin1)
while True:
    l.set_relay(1)
    sleep(1000)
    l.set_relay(0)
    sleep(1000)

结果#

  • 继电器每一秒切换一次状态。
