3. 案例01:灯光控制器#

3.1. 目的#


  • 使用basic:bit套件完成灯光控制案例。

3.2. 使用材料#


  • 1 x basic kit 基础套件

3.3. 背景知识#


3.4. 硬件连接图#

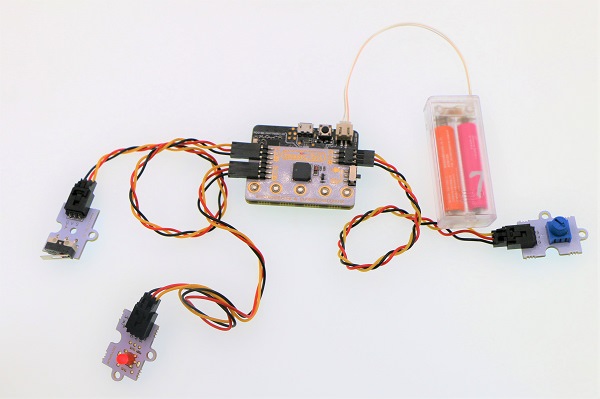

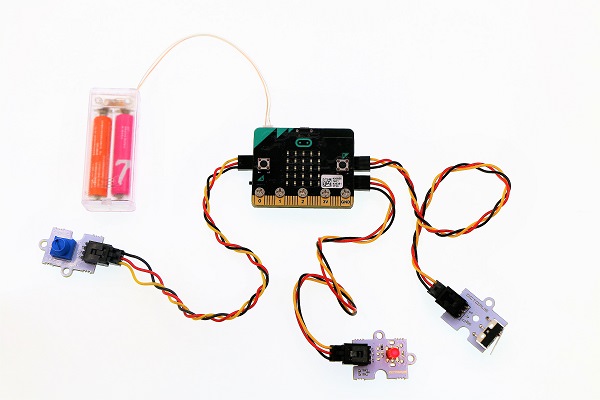

  • 如图所示,将按键开关连接到basic:bit主板的P1口,LED模块连接到P2口,电位器模块连接到P0口。

../../_images/27lfueI.jpg

../../_images/Fmowi1n.jpg

  • 注意:将basic:bit侧面的拨动开关,拨到P0,否则P0口会被蜂鸣器占用。

3.5. 软件#


3.6. 编程#


步骤 1#

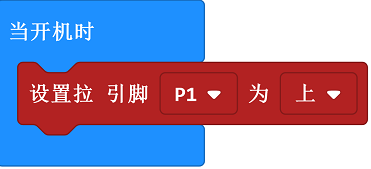

  • 当开机时需要将P1口设置一个上拉,以初始化按键模块。

../../_images/basic_kit_case_01_01.png

步骤 2#

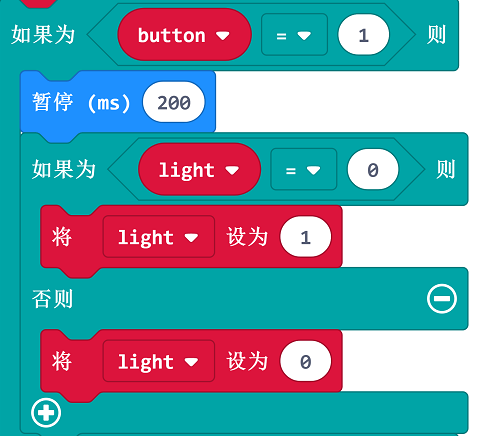

  • 以数字方式读取P1口返回值,赋值给button变量,来获取按键开关的状态。

  • 判断如果button变量等于 1 ,意为按键按下,延时消抖。

  • 判断light灯开关变量,如果light变量为 0 ,意为灯灭,则把light变量设为 1 ,如果不是,设置为0。

../../_images/basic_kit_case_01_02.png

步骤 3#

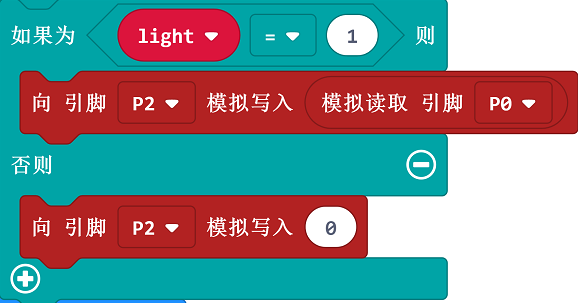

  • 判断light灯开关变量,如果为 1,开灯,则以模拟数字方式读取P0口,即电位器的返回值,同时以模拟写入方式直接写入到P2口,即作为LED模块的参数。

  • 如果light等开关变量不为 1 ,则意为关灯,向P2口模拟写入 0 ,关闭LED。

../../_images/basic_kit_case_01_03.png

程序#

请参考程序连接:https://makecode.microbit.org/_DL87DfRpaL7z

你也可以通过以下网页直接下载程序。

---

3.7. 结论#


  • 按下按键灯亮,再次按下灯灭。当灯亮时调节电位器旋钮,可以调节灯的亮度。

3.8. 思考#


  • 延时消抖的作用和意义是什么?
