12. 课程_11 七彩灯环#

../../_images/F2gbRrO.jpg

12.1. 简介#


LED七彩灯环是基于ws2812b灯珠。它的最大特点是单IO控制与无限级联。在这次的实验中,我们将用micro:bit来驱动灯环实现彩虹色渐变。

12.2. 元件清单#


硬件:#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x micro:bit面包板扩展板

  • 1 x 面包板 83 x 55 mm

  • 1 x LED七彩灯环(8颗灯珠)

  • 若干跳线

温馨提示:如果你需要以上所有元件,你可以购买我们的Elecfreaks小小科学家套件

../../_images/W4tseua.jpg

12.3. 主要元件介绍#

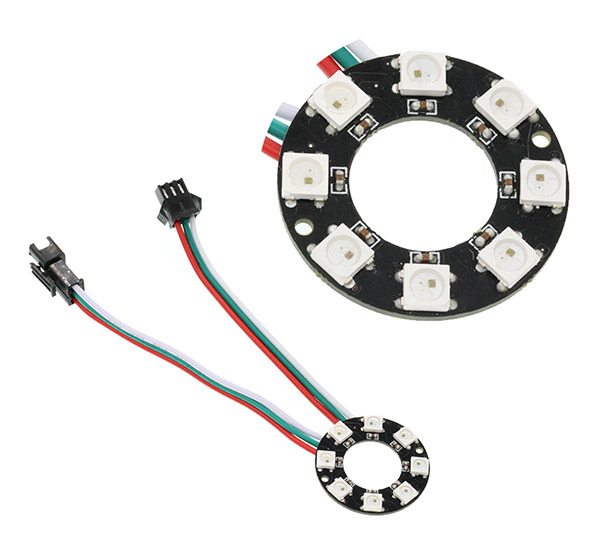

LED七彩灯环(8颗灯珠)#

../../_images/NnNcXY9.jpg

LED七彩灯环(8颗灯珠)是由8颗ws2812b灯珠级联而成的灯环,ws2812b是一个集控制电路与发光电路于一体的智能外控LED光源,其外型与一个5050LED灯珠相同。

像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和12V高压可编程定电流控制部分,有效保证了像素点光的颜色高度一致。

数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。

LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超长寿命等优点。将控制电路集成于LED上面,电路变得更加简单,体积小,安装更加简便。

12.4. 实验步骤#


硬件连接#

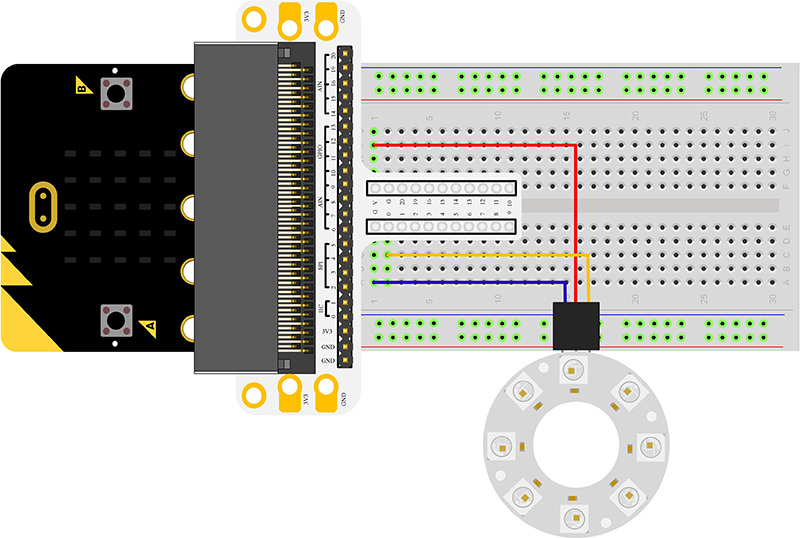

根据下面的图片将你的元件连接起来:

  • 1.将七彩灯环的信号线与扩展板P0口连接起来

../../_images/LAPXCJp.jpg

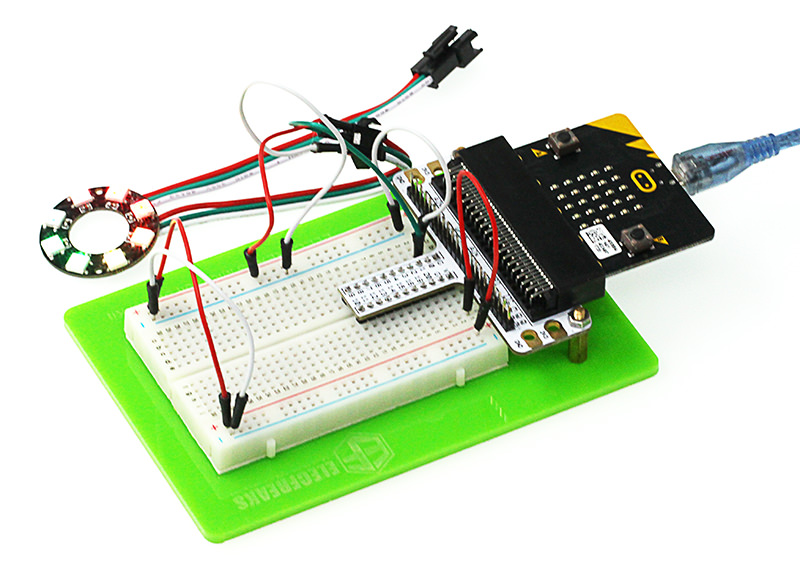

注意:灯环引出了两组线,一组是DI,另一组是DO,我们应当连接DI这一组。 连接完成后如图:

../../_images/lUdmz6q.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

添加Package#

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/case_11_01.png

点击扩展,在弹出的对话框中搜索“neopixel”,下载neopixel代码库。

../../_images/case_11_02.png

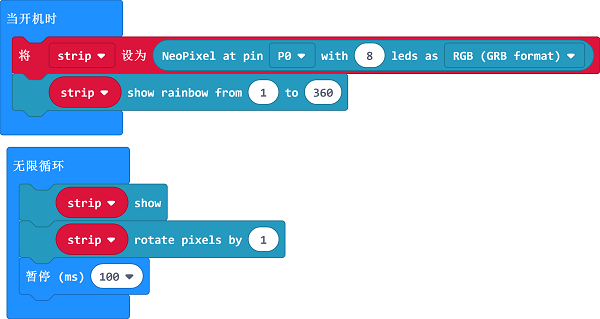

如图所示编写程序#

../../_images/case_11_03.png

代码详解#

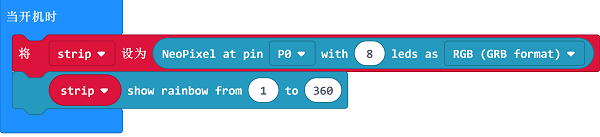

  • 1.将8颗led设置成RGB模式,将引脚设置为P0口。

../../_images/case_11_04.png

  • 2.显示RGB颜色,设置颜色渐变。

../../_images/case_11_05.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_XdsavUFzaCyq

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

12.5. 实验结果#

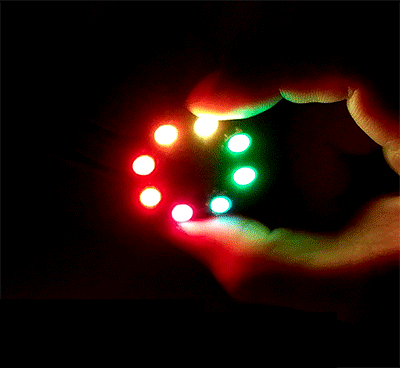

我们可以看到LED彩虹灯环实现了运动的彩虹渐变效果。

../../_images/23vhDKK.gif

12.6. 思考#


想象灯环是一只大眼睛,让灯环显示眨眼睛的效果,那么我们该如何设计电路与编程?
