41. MP3模块#

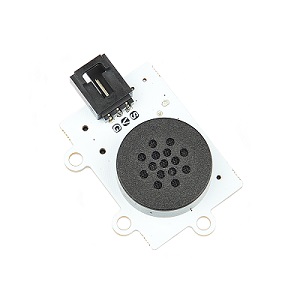

41.1. 简介#

用于播放音乐。

../../_images/04104_01.png

41.2. 技术规格#


项目 参数
SKU EF04104
接口 3P电子线
接口类型 数字输入
工作电压 3.3V
核心IC YX6300

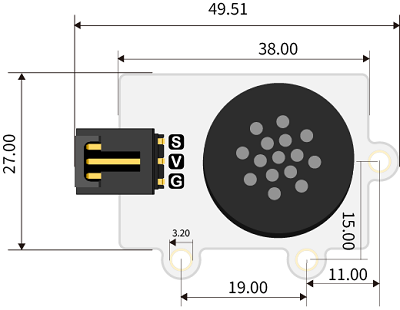

41.3. 外形与定位尺寸#


../../_images/04104_02.png

41.4. 快速上手#


所需器材及连接示意图#

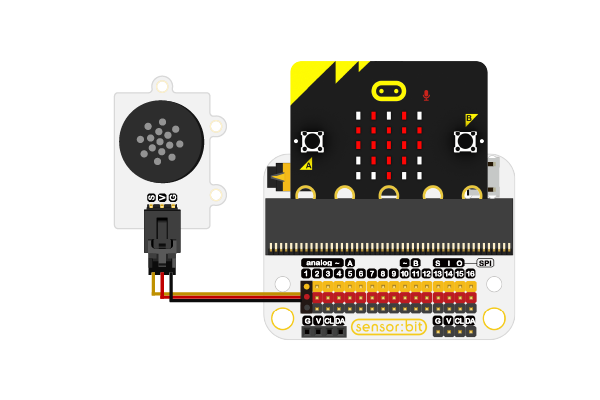

  • 如下图所示,将将MP3模块连接到sensor:bit的P1端口。

../../_images/04104_03.png

41.5. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smtcNoB.png

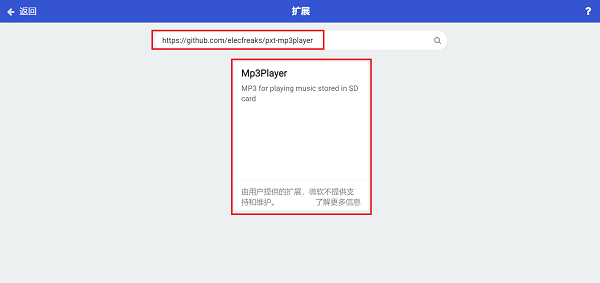

为了给MP3模块编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”https://github.com/elecfreaks/pxt-mp3player “,然后点击下载这个代码库。

../../_images/04104_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

如图所示编写程序#

../../_images/04104_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_9MhgxtXgK5x7

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过micro:bit控制MP3模块播放音乐。

注意#

物理拷贝顺序,第一个拷贝进去的就是1,可以不修改文件名,无法单独指定文件名;

文件夹名必须是两位数字,01 ~ 99,例如:01;

文件名前必须加3位数字001 ~ 999,例如:002~天堂.MP3。
